⇒产品介绍：

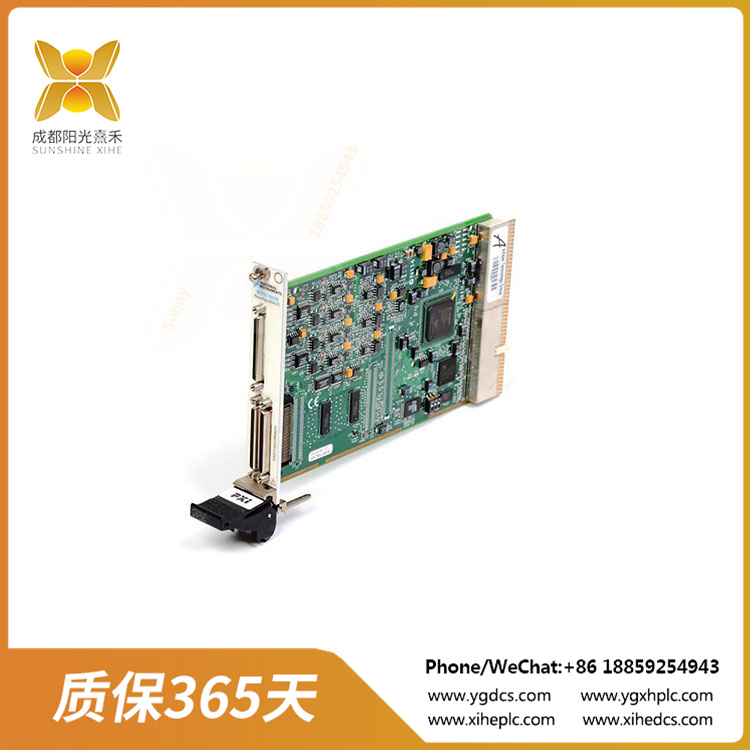

PXI-5153 是 National Instruments 生产的一款高性能的 PXI 总线示波器模块，具备以下规格和特性：
带宽：至少 500 MHz，保证的带宽
采样率：最高 2 GS/s（在时间交错采样模式下）
分辨率：8 位
上升/下降时间：600 皮秒
噪声滤波器：20 MHz 噪声滤波器，带宽限制
AC 耦合截止频率：114 kHz（-3 dB）
信号完整性：在 1 V 输入范围下，当噪声滤波器开启时为 7.3 位 ENOB，关闭时为 6.7 位 ENOB；信噪失真比 (SINAD) 分别为 45 dB 和 41 dB
触发水平精度：对于 CH 0 和 CH 1，在 10 MHz 及以下，保证 ±5% FS
触发抖动：典型值 ≤14 ps RMS，最大值 20 ps RMS
数字触发：支持多种触发源，包括 PXI_Trig、PFI 以及 PXI Star Trigger
探头补偿：具备 50 Ω 输出阻抗和 3.3 V CMOS 逻辑类型，最大驱动电流 ±24 mA，最大频率 25 MHz
波形规格：提供不同大小的板载内存选项，包括 8 MB 标准内存（8 MS 每通道）和 64 MB、256 MB 选项
尺寸：3U 高，单槽 PXI 模块，尺寸为 21.6 cm × 2.0 cm × 13.0 cm (8.5 in × 0.8 in × 5.1 in)，重量为 481 g (16.97 oz)
环境使用条件：仅限室内使用，最大海拔高度 2,000 m（在 25 °C 环境温度下）
PXI-5153 模块适用于需要高速数据采集和信号分析的应用场景，如自动化测试、航空航天、汽车、半导体测试等。
⇒ 英语介绍:
The PXI-5153 is a high-performance PXI-bus oscilloscope module from National Instruments with the following specifications and features:
Bandwidth: At least 500 MHz, guaranteed bandwidth
Sampling rate: up to 2 GS/s (in time-interleaved sampling mode)
Resolution: 8 bits
Ascent/descent time: 600 picoseconds
Noise filter: 20 MHz noise filter, bandwidth limited
AC coupling cutoff frequency: 114 kHz (-3 dB)
Signal integrity: In the 1 V input range, the noise filter is 7.3 bit ENOB when on and 6.7 bit ENOB when off; Signal-to-noise distortion ratios (SINAD) are 45 dB and 41 dB, respectively
Trigger horizontal accuracy: ±5% FS guaranteed at 10 MHz and below for CH 0 and CH 1
Trigger jitter: Typical value ≤14 ps RMS, maximum 20 ps RMS
Digital Trigger: Multiple trigger sources are supported, including PXI_Trig, PFI, and PXI Star Trigger
Probe compensation: 50 Ω output impedance and 3.3V CMOS logic type, maximum drive current ±24 mA, maximum frequency 25 MHz
Waveform specifications: Available in different sizes of onboard memory options, including 8 MB standard memory (8 MS per channel) and 64 MB, 256 MB options
Dimensions: 3U high, single-slot PXI module measuring 21.6cm x 2.0cm x 13.0cm (8.5in x 0.8in x 5.1in), weight 481 g (16.97oz)
Ambient conditions: Indoor use only, maximum altitude of 2,000 m (at ambient temperature of 25 °C)
The PXI-5153 module is suitable for applications that require high-speed data acquisition and signal analysis, such as automated testing, aerospace, automotive, semiconductor testing, etc.
